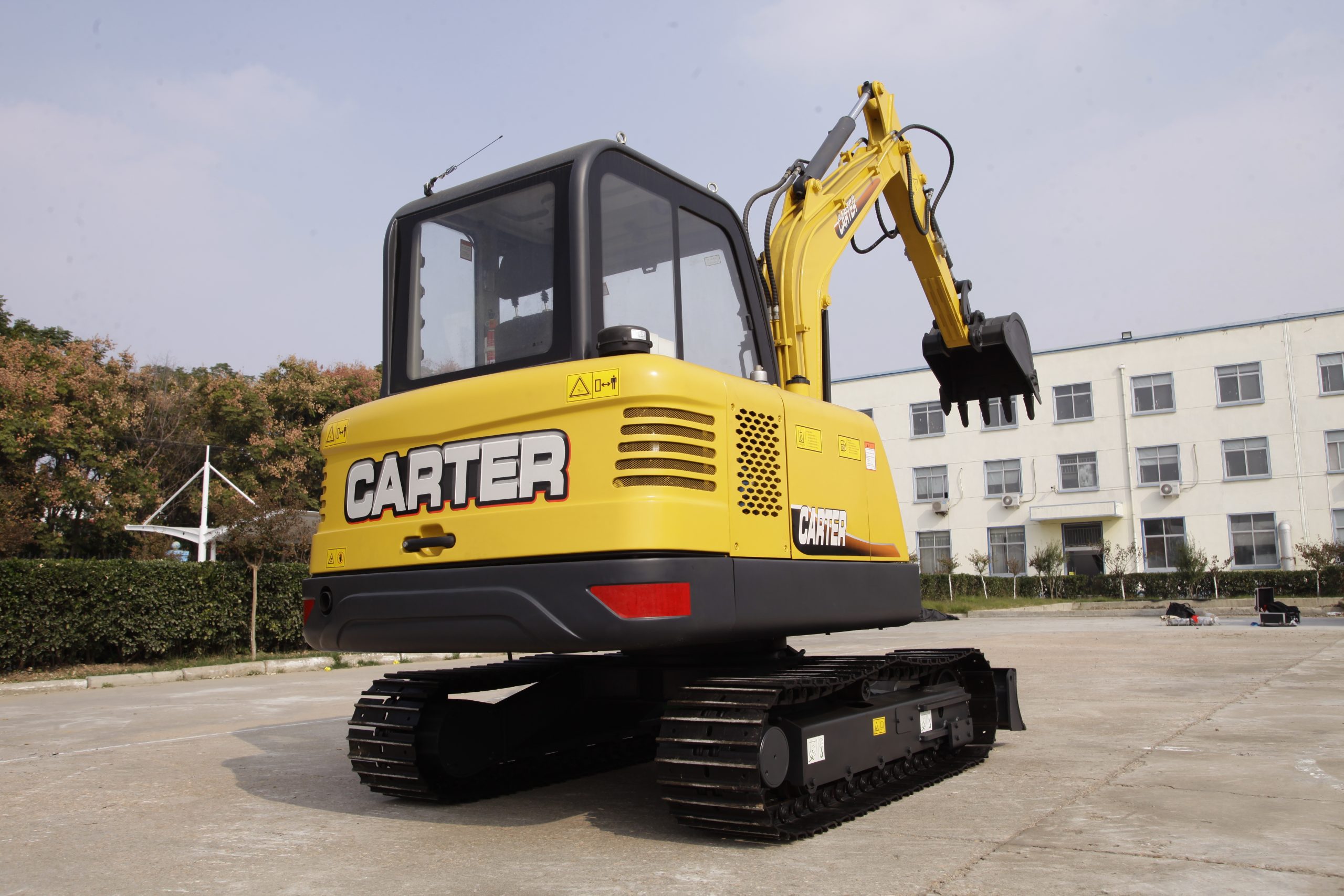

CT45-8B
PÁSOVÉ RÝPADLO
| Technické parametre | |
| Motor | |
| Model | YANMAR 4TNV88 |
| Typ | Priame vstrekovanie, vodou chladené |
| Počet valcov | 4 |
| Vŕtanie x zdvih | 88 X 90 mm |
| Výtlak | 2.19 l |
| Výstupný výkon | 25.2kw/2200 obr./min |
| Krútiaci moment Max. | 142N.m/1200 obr./min |
| Systém pohonu | |
| Trakčné motory kolies nosných pásov | KYB, Japonsko |
| Počet koľajových valcov | 2×5 |
| Počet hnacích kolies pásov | 2×1 |
| Počet otvorov na pásoch | 2X35 |
| Rýchlosť jazdy | 2.7/4.4 km/h |
| Ťažná sila | 35 kN |
| Maximálna dostupnosť terénu | 58%(30o) |
| Hrúbka pásov | 6mm |
| Inštalácia silovej hydrauliky | |
| Pumpa (čerpadlo) | KPM (Japonsko) |
| Typ | axiálne piestové čerpadlo |
| Maximálny prietok oleja | 128 l /min |
| Maximálny výtlačný tlak | |
| Výložník s ramenom a lyžicou | 24.5 MPa |
| Pohonný okruh pojazdu | 15.7 MPa |
| Obvod točne rýpadla | 15.7 MPa |
| Riadiaci systém | 3,9 MPa |
| Pilotné čerpadlo riadenia | zubové |
| Hlavné rozvodné ventily | KYB (Japonsko) |
| Chladič hydraulického oleja | vzduchový |
| Kabína a elektroinštalácia | |
| Kabína | Kabína je vybavená pohodlným sedadlom s nastaviteľnou polohou, vyhrievacím systémom a flexibilným systémom ovládacích prvkov |
| Napätie | 12 V |
| Batéria | 1X12 V |
| Kapacita batérie | 80 Ah |
| Výložník s ramenom a vedrom | |
| Valec výložníka | Φ90x Φ50 xS552-L915 |
| Valec ramena výložníka | Φ85x Φ50 xS580-L920 |
| Valec lyžice | Φ70x Φ45 xS443-L745 |
| Systém pohonu gramofónu | |
| Swingový motor | KPM (Japonsko) |
| Typ hojdacieho motora | axiálny piestový motor |
| Brzda | voľná hydraulická |
| Ručná brzda | hydraulická kotúčová |
| Rýchlosť otoča | 12 obr./min |
| Kapacity prevádzkových faktorov | |
| Palivová nádrž | 82 l |
| Chladiaci systém | 12 l |
| Motorový olej | 6 l |
| Nádrž na hydraulický olej | 59 l - v nádrži |
| Nádrž na hydraulický olej | 85 l - v obehu |
| Lyžica | |
| Typ | Lyžica záberová |
| Kapacita vedra | 0.17m 3 (SAE) |
| Rozsah kapacity vedra | 0.069 – 0.24m 3 |
| Počet zubov | 4 |
| Šírka vedra | 640 mm |
| Pracovné rozsahy | |
| Dĺžka výložníka | 2650 mm |
| Výška kopania | 5030 mm |
| Max výška výsypu | 3390 mm |
| Hĺbka kopania | 3390 mm |
| Vertikálna hĺbka kopania | 2545 mm |
| Dosah kopania | 5523 mm |
| Kopanie | 5413 mm |
| Polomer výkyvu lyžice Min | 2406 mm |
| Kopacia sila (ISO 6015) | |
| Dĺžka ramena výložníka | 1450mm |
| Sila kopania na lyžici | 23.7 KN |
| Kopacia sila na ramene | 21.6 KN |
| Rozmery | |
| Celková dĺžka | 5385 mm |
| Dĺžka pásu | 3512 mm |
| Celková výška (po hornú časť výložníka) | 1783 mm |
| Celková šírka | 1750 mm |
| Celková výška (po hornú časť kabíny) | 2455 mm |
| Svetlá výška pod protizávažím | 600 mm |
| Minimálna svetlá výška rámu | 350 mm |
| Zadný polomer výkyvu | 1561 mm |
| Dĺžka pásov na zemi | 1710 mm |
| Dĺžka pásov | 2190 mm |
| Rozchod koľaje | 1400 mm |
| Šírka medzi okrajmi páôsov | 1750 mm |
| Rozchodová šírka pásu | 350 mm |
| Výška protizávažia | 850 mm |
| Šírka rámu otočného taniera | 1600 mm |
| Vzdialenosť od stredu otáčania k zadnej časti stroja | 1561 mm |
| Prevádzková hmotnosť a tlak na pôdu | |
| Prevádzková hmotnosť zodpovedá základnej verzii strojového vybavenia. | |
| Pracovná hmotnosť | 4200 Kg |
| Tlak na zem | 36 KPa |
